Tvarovky

Společnost Infer s.r.o. je předním dodavatelem tvarovek pro různé obory a aplikace. Vyrábíme tvarovky i pro jaderné elektrárny, chemičky nebo rafinérie.

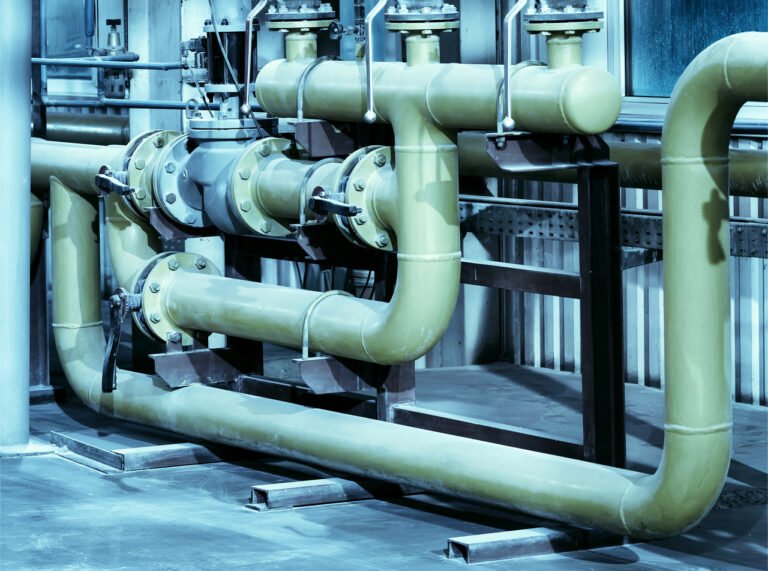

Tvarovky jsou důležitou součástí potrubních systémů, které umožňují propojení a rozvětvení potrubí různých průměrů a tvarů.

Nabízíme široký sortiment tvarovek, včetně oblouků, t-kusů nebo redukcí. Naše tvarovky jsou vyrobeny z kvalitních materiálů a vždy splňují normy a požadavky podle zadání a potřeb zákazníka.

Nabízíme tyto typy tvarovek

Oblouky

T-kusy

Redukce

Dna

Detailní nabídka tvarovek

Oblouky

Oblouky
dle norem DIN 2605 (bezešvé)
Typ	Vnější průměr	Síla stěny	Váha
Typ	mm	mm	kg
45° 3D (R=1,5xD)	26,9	2,3	0,03
	33,7	2,6	0,06
	42,2	2,6	0,1
	48,3	2,6	0,14
	60,3	2,9	0,25
	76,1	2,9	0,4
	88,9	3,2	0,61
	101,6	3,6	0,92
	114,3	3,6	1,19
	133	4	1,82
	139,7	4	2,02
	168,3	4,5	3,25
	219,1	6,3	7,9
	273	6,3	12,45
	323,8	7,1	20
90° 3D (R=1,5xD)	17	2	0,02
	21,3	2	0,04
	26,9	2,3	0,06
	33,7	2,6	0,12
	42,2	2,6	0,19
	48,3	2,6	0,26
	60,3	2,9	0,49
	76,1	2,9	0,78
	88,9	3,2	1,22
	101,6	3,6	1,83
	108	3,6	2,08
	114,3	3,6	2,36
	133	4	3,62
	139,7	4	4
	159	4,5	5,8
	168,3	4,5	6,5
	193,7	5,4	11
	219,1	6,3	15,8
	244,5	6,3	18,8
	273	6,3	24,8
	323,8	7,1	39,8
	355,6	8	57,5
	406,4	8,8	82,6
	508	11	161
	609,6	12,5	266
180° 3D (R=1,5xD)	26,9	2,3	0,12
	33,7	2,6	0,24
	42,4	2,6	0,4
	48,3	2,6	0,54
	60,3	2,9	0,98
	76,1	2,9	1,6
	88,9	3,2	2,44
	114,3	3,6	4,74
	168,3	4,5	13
90° 5D (R=2,5xD)	21,3	2	0,07
	26,9	2,3	0,13
	33,7	2,6	0,23
	42,2	2,6	0,37
	48,3	2,6	0,5
	60,3	2,9	0,87
	76,1	2,9	1,44
	88,9	3,2	2,18
	101,6	3,6	3,25
	114,3	3,6	4,17
	133	4	6,25
	139,7	4	6,94
	159	4,5	10,1
	168,3	4,5	11,1
	193,7	5,4	17,9
	219,1	6,3	26,5

T-kusy

T-kusy – stejná hrdla
dle norem DIN 2615 – EN 10253-1 (bezešvé)
DN	Vnější průměr	Tloušťka S / mm	M	Hmotnost kg
25	33,7	2,6	38	0,26
32	42,2	2,6	48	0,5
40	48,3	2,6	57	0,66
50	60,3	2,9	64	0,96
65	76,1	2,9	76	1,5
80	88,9	3,2	86	2
100	114,3	3,6	105	3,5
125	139,7	4	124	6,5
150	168,3	4,5	143	9
200	219,1	6,3	178	18
250	273	6,3	216	26,5
300	323,8	7,1	254	42

T-kusy – s nestejnými hrdly
dle norem DIN 2615 – EN 10253-1 (bezešvé)
Průměr	d	M	L	S / mm	S1 / mm	Hmotnost kg
60,3	48,3	63,5	60,3	2,9	2,6	0,85
	42,4		54,2		2,6
	33,7		50,8		2,6
76,1	60,3	76,2	69,9	2,9	2,9	1,2
76,1	48,3	76,2	66,7		2,6	1,2
88,9	76,1	85,7	82,6	3,2	2,9	1,8
	60,3		76,2		2,9
	48,3		79		2,6
114,3	88,9	104,8	98,4	3,6	3,2	3,1
	76,1		95,2		2,9
	60,3		88,9		2,9
	48,3		85,7		2,6
139,7	114,3	123,8	117,4	4	3,6	5,1
	88,9		111,1		3,2
	76,1		107,9		2,9
168,3	139,7	142,8	136,5	4,5	4	9
	114,3		130,1		3,6
	88,9		123,8		3,2
219,1	168,3	177,8	168,2	6,3	4,5	18
	139,7		161,9		4
	114,3		155,5		3,6
273	219,1	215,9	203,2	6,3	6,3	26,5
	168,3		193,7		4,5
	139,7		190,5		4
	114,3		184,2		3,6

Redukce

Redukce koncentrické
dle norem DIN 2616 – EN 10253-1 (bezešvé)
Průměr velký		Průměr malý		Váha
D mm	Tloušťka S mm	d mm	Tloušťka s mm	kg
26,9	2,3	21,3	2	0,08
33,7	2,6	21,3	2	0,09
33,7	2,6	26,9	2,3	0,09
42,4	2,6	21,3	2	0,12
		26,9	2,3	0,13
		33,7	2,6	0,14
48,3	2,6	21,3	2	0,18
		26,9	2,3	0,19
		33,7	2,6	0,2
		42,4	2,6	0,2
60,3	2,9	26,9	2,3	0,3
		33,7	2,6	0,31
		42,4	2,6	0,32
		48,3	2,6	0,33
76,1	2,9	33,7	2,6	0,4
		42,4	2,6	0,47
		48,3	2,6	0,48
		60,3	2,9	0,49
88,9	3,2	42,4	2,6	0,55
		48,3	2,6	0,61
		60,3	2,9	0,62
		76,1	2,9	0,63
114,3	3,6	48,3	2,6	0,85
		60,3	2,9	0,98
		76,1	2,9	1
		88,9	3,2	1,02
139,7	4	60,3	2,9	1,6
		76,1	2,9	1,7
		88,9	3,2	1,74
		114,3	3,6	1,76
168,3	4,5	76,1	2,9	2,6
		88,9	3,2	2,7
		114,3	3,6	2,82
		139,7	4	2,94
219,1	6,3	114,3	3,6	5,03
		139,7	4	5,12
		168,3	4,5	5,18
273	6,3	114,3	3,6	7
		139,7	4	7,2
		168,3	4,5	7,4
		219,1	6,3	7,55
323,9	7,1	168,3	4,5	11
		219,1	6,3	11,1
		273	6,3	11,2

Redukce excentrické
dle norem DIN 2616 – EN 10253-1 (bezešvé)
Průměr velký		Průměr malý		Váha
D mm	Tloušťka S mm	d mm	Tloušťka s mm	kg
26,9	2,3	21,3	2	0,08
33,7	2,6	21,3	2	0,09
33,7	2,6	26,9	2,3	0,09
42,4	2,6	21,3	2	0,12
		26,9	2,3	0,13
		33,7	2,6	0,14
48,3	2,6	26,9	2,3	0,19
		33,7	2,6	0,2
		42,4	2,6	0,2
60,3	2,9	26,9	2,3	0,3
		33,7	2,6	0,31
		42,4	2,6	0,32
		48,3	2,6	0,33
76,1	2,9	33,7	2,6	0,4
		42,4	2,6	0,47
		48,3	2,6	0,48
		60,3	2,9	0,49
88,9	3,2	42,4	2,6	0,55
		48,3	2,6	0,61
		60,3	2,9	0,62
		76,1	2,9	0,63
114,3	3,6	48,3	2,6	0,85
		60,3	2,9	0,98
		76,1	2,9	1
		88,9	3,2	1,02
139,7	4	60,3	2,9	1,6
		76,1	2,9	1,7
		88,9	3,2	1,74
		114,3	3,6	1,76
168,3	4,5	88,9	3,2	2,7
		114,3	3,6	2,82
		139,7	4	2,94
219,1	6,3	114,3	3,6	5,03
		139,7	4	5,12
		168,3	4,5	5,18
273	6,3	168,3	4,5	7,4
273	6,3	219,1	6,3	7,55
323,9	7,1	168,3	4,5	11
		219,1	6,3	11,1
		273	6,3	11,2

Dna

Dna klenutá
UNI / ISO (bezešvá)
Vnější průměr D mm	Tloušťka S / mm		Celková výška h /mm	Výška hrany h/ mm	Hmotnost kg
Vnější průměr D mm	s úkosem	bez úkosu	Celková výška h /mm	Výška hrany h/ mm	Hmotnost kg
21,3	—	2	12	4	0,01
26,9	—	2	14	5	0,02
33,7	2,3	2,3	13,6	5	0,03
42,4	2,6	2,6	13,6	5	0,05
48,3	2,6	2,6	14,1	6	0,06
60,3	2,9	2,9	19,4	7	0,12
70	—	2,9	28	8	0,16
76,1	2,9	2,9	21,4	9	0,21
88,9	3,2	3,2	26,2	11	0,28
101,6	3,6	3,6	28,1	11	0,36
108	3,6	3,6	29,1	11	0,39
114,3	3,6	3,6	29,6	12	0,46
133	4	4	36	12	0,59
139,7	4	4	39,5	12	0,62
159	4,5	4,5	47,5	15	1,11
168,3	4,5	4,5	49	16	1,23
193,7	5,4	5,4	57	17	1,89
219,1	6,3	6,3	57	17	2,21
244,5	6,3	4	60	17	3,16
273	6,3	4	70	18	3,67
323,9	7,1	5	87	35	6,3

Materiál: FE 360÷430 – S235JR – S275JR
355,6	8	–	89	40	8,3
368	8	–	95	40	9,2
406,4	8,8	–	99	45	11,5
419	8,8	–	105	45	12,8
457,2	–	6	118	30	18,8
457,2	–	8	118	40	18,8
508	–	6	145	30	22
508	–	8	145	40	22
609,6	–	6	155	30	25
609,6	–	8	157	40	25
